11公斤快速液壓榨油機

一、芝麻榨油機概述
        芝麻榨油機主要用于個體家加工用的榨油機。該產品屬于液壓全自動榨油機的一種，產量不大，但是簡單方便。現在主要的產品是液壓榨油機和螺旋榨油機。冷榨的也有螺旋榨油機，芝麻榨油機價格比較低廉，但是出油率不高。正如日中天的是全自動液壓榨油機，它是十多年前國內在韓國引進的技術，用真空過濾，自動溫控功能。出來的產品油質量好。味道香，出油率還高。現在主要是農村地區做加工用的。

        芝麻榨油機可對經過炒好的油料進行直接的壓榨，整個過程僅十分鐘左右就完成。特別適用在油坊現場榨制，尤其榨芝麻時，不僅能讓用戶看到整個榨油過程，而且榨出的油品具有油質純凈優良，香味持久等特點。
       芝麻榨油機采用韓國同類型機器的優點，設計合理，結構緊湊，用超高壓柱塞泵與齒輪泵互相補償，大流量插裝閥，液壓上升快．壓力損耗少，用可編程控制器(Pc)電器控制，運行平穩，準確可靠，耗電量小。
       芝麻榨油機經篩選優質鋼材，精制而成，大小部件均作鍍鉻處理，作到外觀精美、整潔；機件各部經過精密計算，力點合理，壓力均勻，剛性可靠牢固耐用。
      芝麻榨油機在榨制中受力均勻，出油率高，油料榨凈率可達98.8-99.2%，用該機經濟效益高。
      芝麻榨油機壓力溫度預先設定和工作過程自動控制，如配套我廠生產的滾筒炒鍋和篩選消煙設備，使整個榨油全過程由一人即可，操作自如，有效的節省人力。
      芝麻榨油機將液壓泵站，電器程控與機架有機的聯為一體，極大的方便了搬運和操作，同時節省了占地面積。
二、芝麻榨油機機器的結構
       芝麻榨油機主要由三大部分組成：1、主機體 2、傳動液壓 3、電器控制 現分述如下： 1.主機體部分：它是由底板、立柱、上頇板、榨樘總成、接油盤、螺母等零件組成，是整機的主體之一，其中油料在榨樘總成內，由油缸總成的作用力向上推進， 油從榨樘流油縫中流下，經接油盤到儲油桶。 2.傳動液壓部分:這是本機生產高油率的主要工作動力源，它是由傳動軸、蝸輪、蝸桿、齒輪泵、高壓泵、溢流閥、手控閥、油缸總成、管道接頭等零件組成。本 機采用世界上先進液壓泵站-韓國三柱塞泵站，比國內二柱塞泵相比，速度低，油壓力大，耐高溫，在油溫65度以上不加冷卻裝置，可持續工作。 3.電器控制部分:這是本機先進所在，它由電機、電壓表、溫控調節表、壓力表、電源保險等元件組成。

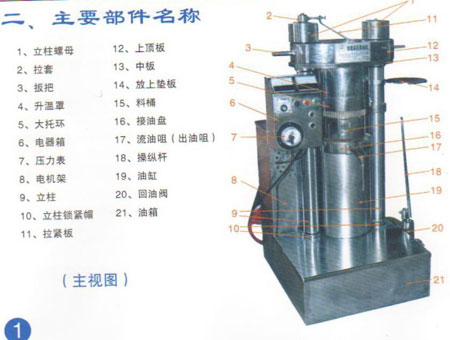

《芝麻榨油機主視圖》

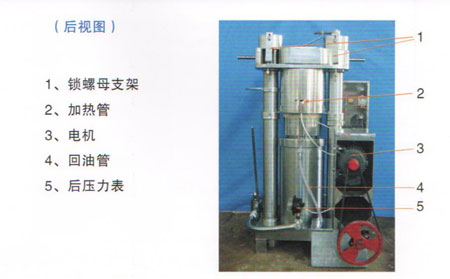

《芝麻榨油機后視圖》

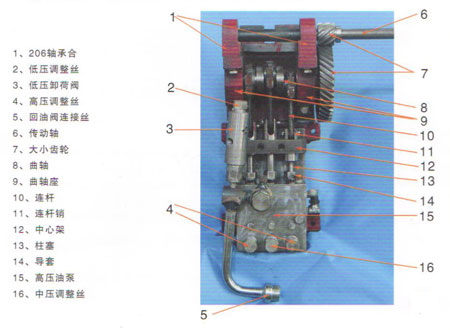

《芝麻榨油機內部結構工作圖》

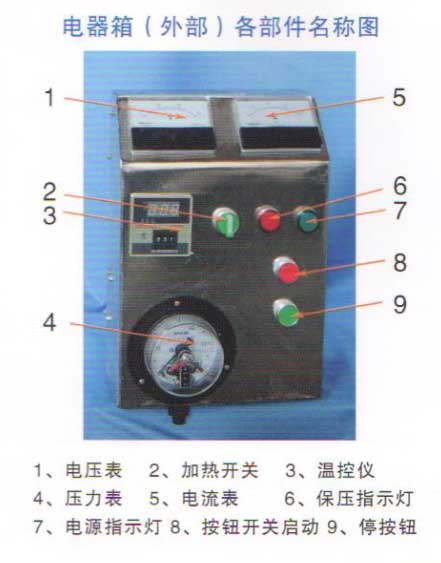

《芝麻榨油機電器箱（外部）各部件名稱圖》

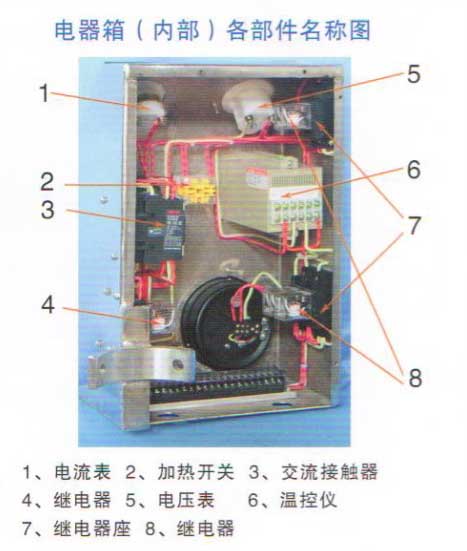

《芝麻榨油機電器箱（內部）各部件名稱圖》

三、芝麻榨油機性能和特點：
      1、本機體積小，占地面積少，易學、易懂、易操作，對操作者無特殊要求.
      2、本機使用過程中，用電低，各種費用少.
      3、比石磨，節約電源50％.
      4、本機屬于液壓機，壓力高、出油率高、油質好。
      5、本機采用全自動控制系統，預熱溫度自控、液壓系統壓力自控。
      6、本機主要部件采用進口優質硅錳鋼材，配備數控精密車床和現代化高新技術相結合加工而成，整機性能良好.
四、芝麻榨油機主機裝配程序
    l、裝配底板和立柱后，安放在預定場地。
     2、清洗底座，油缸安裝在底板上，安裝時應注意油缸口方向正對后面。
     3、安裝接油盤時兩側立柱上的料筒，  固定架一定在接油盤之上。
     4、下墊板及多孔板放在油盤上面。
     5、安裝筒時要防止碰傷其它聯接件。
     6、安裝頂板后，堅固鏍母，緊螺母時要用專用工具擰緊，擰緊后放松1/4圈，并鎖緊緊固螺栓。
     7、左側螺母鎖緊，螺栓上安裝頂板支架。
     8、接油盤上側料筒支架與加強環B連在一起，并用螺栓固定。
     9、泵箱出油管要與進油口聯接牢固。
     10、接通加熱器電源，同時連接控制線路。
     11、電源為380V時，電器箱的兩條線中2P接在220V電源上，3P接在380V電源上。
     12、裝配完畢后，加備好的液壓油。
     13、調好電機旋向后，套上三角皮帶。
五、芝麻榨油機機器操作程序
1、接通電源：  （如三相電源應同時接通單相220V電源)
 2、春、秋、冬季使用時，請接通加熱電源(60-90度)，  夏季使用時，請接通加熱電源(50-70度)。
 3、打開主機頂板，放人過濾墊．
 4、放人炒好的油料。
 5、再放入過濾墊后蓋上上墊板。（注意不要把鐵錘等硬性物質放入）
 6、放好上墊板，蓋上頂板。
 7、旋工作開關至自動方位，按下工作按鈕方可工作．  （若操縱桿處于卸荷位置，主機活塞不工作)。
 8、機器正常工作后，主機開始榨油，壓力表指針指到60mpa時，泵停止工作，壓力表下降，當指針指到54mpa時泵自動開始工作，當達到60mpa時，泵又自動停止，反復幾次后，起動、停止時間間隔越來越長，料筒下部油每3-4秒滴一滴時，全部榨油結束。
 9、榨油結束后，請按下泵的停止開關，拉動操縱桿，當主機頂板與立柱之間產生間隙時，打開頂蓋，同時推開操縱桿停止卸荷。
10、按下起動按鈕，主機開始工作，油餅開始上移，待油渣移出料筒后，機器停止工作，取出油餅后，完成一次作業。
11、芝麻、杏仁等油料充分炒好，并完全排煙后榨油。
 12、松籽等含油量多油料，最好不要用此設備，若一定要使用時要用特殊布料裝后放入料筒作業。 六、芝麻榨油機注意事項
 1、放人油料后，蓋好上墊板。
 2、請完全放好頂板后，方可接通電源。
  3、泵開始工作后，若壓力表不上壓。請打開油箱蓋板，先調整柱塞泵大泵芯溢流閥蓋（中間一個六角螺釘）當壓力表顯示為40mpa，系統工作正常時，再調整兩側兩個小泵芯溢流閥蓋．甚至壓力表顯示為60mpa，此時系統應I作正常，若出現異常（如震動劇烈，響聲大等）請停機檢查，看液壓系統各固定螺釘是松動，管路是否漏油，緊固螺釘或更換盤根方可。
 4、把渣餅?zāi)贸龊螅宄驮鼤r，應放人空桶。
 5、取出油渣時應消除內部壓力。
 6、電鈕不工作時，請檢查電源。
 7、活塞上升緩慢時，應檢查電機旋轉方向。
 8、若電源正常，但起動按鈕后主機不上壓，應打開油箱蓋，取出單向閥組件，分別清洗里面的彈簧和閥針裝好即可。
 9、壓力表指針指到20-40mpa后不上升，請找打開油箱蓋，檢查是否漏油，發現漏油，請更換盤根。
 10、壓力表壓力超過40mpa時，大泵芯不溢流而繼續工作，壓力表壓力超過60mpa時，兩小泵芯不溢流而繼續工作時，請打開油箱蓋，反向旋轉相應的六角螺母（溢流閥蓋）即可。
 11、用戶在試機前，必須按當?shù)仉娋W(wǎng)的規定，將外殼可靠接地或接零。接地電阻應小于4歐姆，導線截面大于6平方毫米，工作時除工作人員外，其他人嚴禁接觸設備。
七、芝麻榨油機隨機裝箱單
    1、整機壹臺
    2、25公斤塑料油壺壹支
    3、說明書壹份
    4、40銅墊貳個，24x2.2壹個
    5、YX型油封a=190壹個，200型壹個
    6、防塵圈壹個(a=200)，190型壹個
    7、A型三角皮帶1550m/m貳根
    8、中230墊貳個，中220貳個
    9、合格證壹份
